P. 22

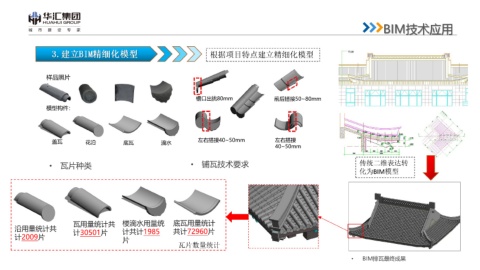

根據項目特點建立精細化模型
樣品照片
：
檐口出挑80mm 前后搭接50~80mm
模型構件：
蓋瓦 花沿 底瓦 滴水 左右搭接40~50mm 左右搭接
40~50mm
? 瓦片種類 ? 鋪瓦技術要求 傳統二維表達轉
化為BIM模型
瓦用量統計共 樓滴水用量統 底瓦用量統計
沿用量統計共 計30501片 計共計1985 共計72960片
計2009片 片
瓦片數量統計
? BIM排瓦最終成果
