Page 32 - 歷史文化街區改造工程管線綜合產品手冊
P. 32
????

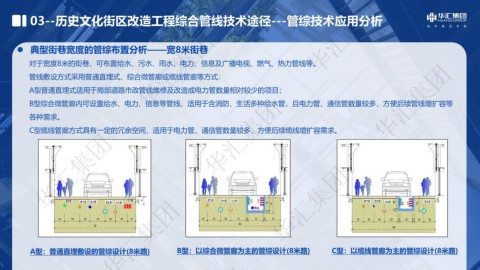

03--歷史文化街區改造工程綜合管線技術途徑---管綜技術應用分析
????
l 典型街巷寬度的管綜布置分析——寬8米街巷 ????
對于寬度8米的街巷，可布置給水、污水、雨水、電力、信息及廣播電視、燃氣、熱力管線等。
????
管線敷設方式采用普通直埋式、綜合微管廊或纜線管廊等方式：
A型普通直埋式適用于局部道路市政管線維修及改造或電力管數量相對較少的項目；
????
B型綜合微管廊內可設置給水、電力、信息等管線，適用于含消防、生活多種給水管，且電力管、通信管數量較多，方便后續管線增擴容等
各種需求。
C型纜線管廊方式具有一定的冗余空間，適用于電力管、通信管數量較多，方便后續纜線增擴容需求。
???? ????
????
A型：普通直埋敷設的管綜設計(8米路) B型：以綜合微管廊為主的管綜設計(8米路) C型：以纜線管廊為主的管綜設計(8米路)
????
