Page 34 - 歷史文化街區改造工程管線綜合產品手冊
P. 34
????

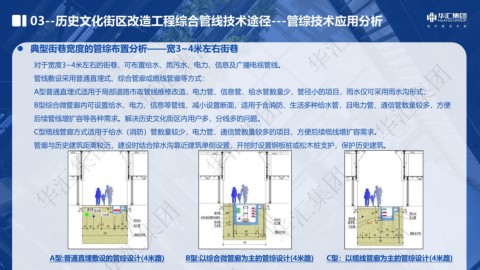

03--歷史文化街區改造工程綜合管線技術途徑---管綜技術應用分析
????
l 典型街巷寬度的管綜布置分析——寬3~4米左右街巷 ????
對于寬度3~4米左右的街巷，可布置給水、雨污水、電力、信息及廣播電視管線。
????
管線敷設采用普通直埋式、綜合管廊或纜線管廊等方式：
A型普通直埋式適用于局部道路市政管線維修改造，電力管、信息管、給水管數量少，管徑小的項目，雨水僅可采用雨水溝形式；
????
B型綜合微管廊內可設置給水、電力、信息等管線，減小設置斷面，適用于含消防、生活多種給水管，且電力管、通信管數量較多，方便
后續管線增擴容等各種需求。解決歷史文化街區內用戶多，分線多的問題。
C型纜線管廊方式適用于給水（消防）管數量較少，電力管、通信管數量較多的項目，方便后續纜線增擴容需求。
???? ????
管廊與歷史建筑距離較近，建設時結合排水溝靠近建筑單側設置，開挖時設置鋼板樁或松木樁支護，保護歷史建筑。
????
A型:普通直埋敷設的管綜設計(4米路) B型:以綜合微管廊為主的管綜設計(4米路) C型：以纜線管廊為主的管綜設計(4米路)
????
